Druckschwankungen in Krankenhäusern
Optimale Raumdruckregelung in Krankenhäusern mit dem HaNu 2009.
In Krankenhäusern sind die Druckschwankungen besonders hoch: viele Nutzungen unter einem Dach, Publikumsverkehr, Aufzüge und Absauganlagen. Typische Druckstufen liegen bei 15, 10 und 5 Pa.
Liegt der Referenznullpunkt außerhalb des Gebäudes, sind diese Probleme weitestgehend gelöst. So ist es für ein neues Bauvorhaben der Charité geplant.
Die Charité – Universitätsmedizin Berlin setzt für die Raumdruckregelung bei einem neuen Bauvorhaben auf den Referenznullpunkt der HaNu Manufaktur. Über diese Anfrage freuen wir uns besonders.
Problem
Gerade für Krankenhäuser bietet der HaNu 2009 die Voraussetzung, Labore, Operationssäle, Intensivstationen oder ganze Gebäude sicher im Über- oder Unterdruck zu regeln. In Krankenhäusern sind die Druckschwankungen innerhalb des Gebäudes besonders hoch: Viele unterschiedliche Anwendungen finden unter einem Dach statt, und es herrscht großer Publikumsverkehr. Technisch notwendige Anlagen wie Aufzüge und Absauganlagen wirken mit großer Dynamik auf die Druckregelungen ein.
Meist sind die Druckregelungen durch An- oder Erweiterungsbauten nicht oder nur unzureichend aufeinander abgestimmt. So kommt es zu ungewolltem Luftaustausch zwischen einzelnen Gebäudeteilen.
Lösung

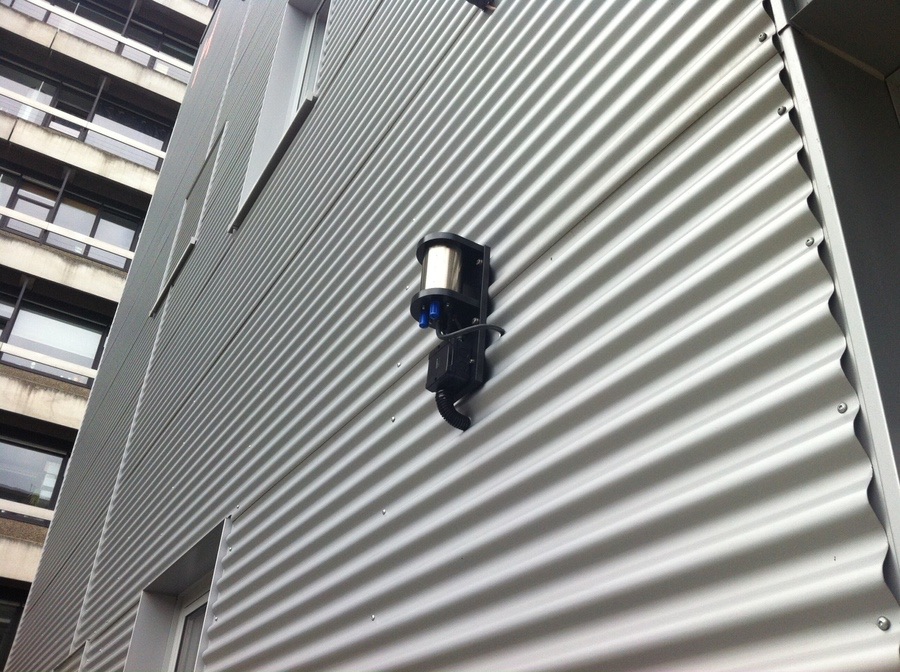

Wird der Referenznullpunkt außerhalb des Gebäudes angeordnet, wie es für die Charité geplant ist, sind Probleme mit Druckschwankungen weitestgehend gelöst. Das gesamte Gebäude wird mit seiner Hülle unabhängig betrachtet; die Störquellen im Inneren wirken nicht mehr auf den Bezugspunkt.
Eine Referenzdruckleitung führt den Referenznullpunkt an jede Messstelle. Wichtig dabei: Die Referenzdruckleitung muss absolut dicht sein und vor der Inbetriebnahme der Druckregelung sauber abgedrückt werden.
- Störgrößen im Gebäude
- Referenzdruckleitung
- Wind außen
Potenziale für die Krankenhausplanung. Diese Anordnung hat sich in hunderten von Anwendungen in den unterschiedlichsten Gebäuden bewährt. In Krankenhäusern ist die Verwendung außenliegender Referenznullpunkte historisch bedingt noch wenig verbreitet. Umso mehr freut es uns, dass die Planung hier auf ein bewährtes Produkt vertraut.
Fazit
In Krankenhäusern gibt es keinen störungsfreien Ort für den Hausnullpunkt. Liegt der Referenznullpunkt außen, bleiben OP, Labor und Intensivstation stabil – unabhängig davon, was im Gebäude gerade passiert.
Häufige Fragen
Warum schwankt der Raumdruck in Krankenhäusern so stark?
Viele unterschiedliche Anwendungen finden unter einem Dach statt, und es herrscht großer Publikumsverkehr. Aufzüge und Absauganlagen wirken mit großer Dynamik auf die Druckregelungen.
Hinzu kommen An- und Erweiterungsbauten, deren Druckregelungen nicht oder nur unzureichend aufeinander abgestimmt sind. So entsteht ungewollter Luftaustausch zwischen den Gebäudeteilen.
Worauf kommt es bei der Referenzdruckleitung an?
Die Referenzdruckleitung führt den Referenznullpunkt an jede Messstelle. Sie muss absolut dicht sein und vor der Inbetriebnahme der Druckregelung sauber abgedrückt werden.
Jede Undichtigkeit koppelt den Druck des Raums, durch den die Leitung läuft, in den Bezug ein – und verfälscht damit alle Druckstufen.
Ist ein außenliegender Referenznullpunkt in Kliniken üblich?
In Krankenhäusern ist die Verwendung außenliegender Referenznullpunkte historisch bedingt noch wenig verbreitet. In unterschiedlichsten Gebäuden hat sich die Anordnung aber in hunderten von Anwendungen bewährt.
Für ein neues Bauvorhaben der Charité – Universitätsmedizin Berlin wird der Referenznullpunkt der HaNu Manufaktur eingeplant.
Grundlagen, Vergleich und Planung: Leitfaden Referenznullpunkt.
