Stabile Raumdruckregelung. Auch wenn der Wind dreht.
Der HaNu 2009 liefert Ihrer Druckregelung einen störungsfreien Bezugspunkt: außen an der Fassade, beheizt und windkompensiert – für Labore, Reinräume, OPs und Produktionshallen.
Sechs Symptome einer gestörten Raumdruckregelung – und ihre gemeinsame Ursache.
Wer die Druckregelung eines Labors, OPs oder einer Halle in Betrieb nimmt, kennt mindestens eines davon. Tippen Sie ein Symptom an, um Ursache und Abhilfe zu sehen.
Die Raumdruckregelung schwingt, sobald Wind aufkommt.
Ursache
Die Referenz erfasst Winddruck statt statischem Druck. Schon 5 m/s Wind erzeugen rund 15 Pa Staudruck – so viel wie eine ganze Druckstufe. Eine ungeschützte Außenmessstelle oder ein offenes Rohrende gibt diese Schwankung direkt an alle Regelkreise weiter.
Abhilfe: ein windkompensierter Referenznullpunkt an der Fassade.
Druckalarme ohne erkennbaren Grund – vor allem, wenn Aufzüge fahren oder Tore öffnen.
Ursache
Der Bezugspunkt liegt im Gebäude und bewegt sich mit. Liegt die Referenz in einem Technikraum, Schacht oder Flur, nimmt sie jede Druckänderung im Gebäude auf. Die Messumformer sehen dann Schwankungen, die im Raum gar nicht stattfinden.
Abhilfe: den Bezug nach außen legen, wo Aufzüge und Türen nicht wirken.
Alle Regler messen gegen denselben, unruhigen Punkt. Bewegt sich der gemeinsame Bezug, reagieren alle Druckregelungen gleichzeitig – und beeinflussen sich über Türen und Überströmöffnungen gegenseitig. Das Ergebnis ist ein Aufschwingen der Zonen.
Abhilfe: ein ruhiger Referenznullpunkt entkoppelt die Regelkreise.
Die Inbetriebnahme zieht sich über Wochen, die Regelparameter passen nie.
Ursache
Man regelt gegen eine Störgröße an, statt sie zu beseitigen. Dämpfungsfässer, Sandfässer oder lange Rohre verzögern Schwankungen nur. Sie folgen dem Gebäudedruck weiterhin – die Parameter bleiben ein Kompromiss.
Abhilfe: die Störung an der Quelle ausschließen – dann lassen sich die Regelparameter sauber einstellen.
Im Winter driften die Messwerte oder die Außenmessstelle fällt aus.
Ursache
Kondensat oder Eis verschließt die Messöffnung. Unbeheizte Außendruckaufnehmer vereisen bei Frost oder setzen sich mit Kondensat zu. Der Referenzdruck ist dann eingefroren – und mit ihm die Regelung.
Abhilfe: ein beheizter Referenznullpunkt; der HaNu 2009 heizt unter 3 °C.
Zugluft, Staub oder schwergängige Tore in der Halle.
Ursache
Das Gebäude steht ungewollt im Unterdruck – es kommt zu Infiltration. Dynamische Abluft, etwa an Öfen oder Maschinen, zieht die Halle in den Unterdruck. Außenluft strömt über Tore und Fenster nach, mit Staub, Pollen und Energieverlust. Im Praxisfall Stihl wurden sogar Rolltore beschädigt.
Abhilfe: die Gebäudehülle gegen den Außendruck auf leichten Überdruck regeln.
Die gemeinsame Ursache
Die Regelung misst gegen einen unruhigen Bezugspunkt. Im Gebäude wirken Aufzüge, Türen und Abluft auf jeden Hausnullpunkt, außen der Wind. Ein störungsfreier Referenznullpunkt liegt deshalb außerhalb des Gebäudes – und gleicht dort Wind und Frost aus.
02Die Lösung
Ohne störungsfreien Referenznullpunkt keine stabile Raumdruckregelung.
Einen Montageort für den Referenzpunkt, der keine Störeinflüsse aufweist, gibt es im Gebäude kaum: Aufzüge, Türen, Tore und Abluftanlagen wirken auf jeden Hausnullpunkt. Deshalb hat die HaNu Manufaktur in Esslingen ein System entwickelt, das außerhalb des Gebäudes angeordnet wird.
Liegt der Referenzpunkt außen, ist nur noch der Wind als Störgröße zu eliminieren – genau das tut die Bauart des HaNu 2009. Damit steht der beruhigte statische Druck als Referenznullpunkt zur Verfügung.
Zuverlässige Referenznullpunkte verkürzen die Inbetriebnahme Ihrer Anlage erheblich.
windunabhängig
Systematisch platziert, arbeiten Ihre Anlagen auch bei Großwetterlagen windunabhängig.
sicher
Die bewährte Bauweise schützt Ihre Anlage zuverlässig vor Infiltration.
03Funktionsprinzip
Gemessen wird, was am Ende relevant ist: der Druck des Gebäudes nach außen.
Der HaNu 2009 hat keine Elektronik im Messpfad. Drei konstruktive Prinzipien sorgen dafür, dass am Anschluss nur der statische Druck an der Fassade ankommt.
Luv und Lee heben sich auf
Der runde Edelstahlkörper hat umlaufende Bohrungen. Baut der Wind auf der Luvseite Druck auf, entsteht auf der Leeseite ein entsprechender Sog – im Gerät gleichen sich beide aus.
Mehrstufige Beruhigung
Mehrere Kammern sind hintereinandergeschaltet. Verbleibende Druckstöße und Böen werden durch Volumenänderung abgebaut (Carnot-Stoß-Prinzip).
Beheizt gegen Frost
Eine selbstregelnde 15-W-Heizung schaltet unter 3 °C ein und hält Bohrungen und Kammern eis- und kondensatfrei. Die GLT kann sie über einen Fühler überwachen.
Die Referenzdruckleitung führt aus allen Druckstufen nach außen zum HaNu 2009. Störquellen im Gebäude wirken nicht mehr auf den Bezugspunkt; außen gleicht das Gerät Wind und Frost aus.
Störgrößen im Gebäude
Referenzdruckleitung
Wind außen
Warum der Wind die größte Störgröße ist
Der Staudruck wächst mit dem Quadrat der Windgeschwindigkeit. Schon eine schwache Brise ist so groß wie eine ganze Druckstufe.
Staudruck des Windes im Vergleich zur Druckstufe
Wind
Beaufort
Staudruck
Größenordnung
2 m/s
2 · leichte Brise
2,4 Pa
5 m/s
3 · schwache Brise
15 Pa
10 m/s
5 · frische Brise
60 Pa
15 m/s
7 · steifer Wind
135 Pa
Sollwert
typische Druckstufe
15 Pa
Staudruck q = ½ · ρ · v² mit ρ = 1,2 kg/m³. Der tatsächliche Druck an der Fassade hängt vom Druckbeiwert ab (Luv positiv, Lee negativ) – die Größenordnung bleibt.
5 Patypischer Sollwert je Druckstufe
0–10 VSignal des Messumformers an die GLT
≥ 30 sempfohlene Tiefpassfilterung
2009seitdem unverändert bewährt
„Eine stabile und exakte Raumdruckregelung für Reinräume, Druckbelüftungen, Operationssäle, Labore, Lebensmittelverarbeitung etc. kann nur durch einen geeigneten Referenznullpunkt erfüllt werden.“
04Das Produkt

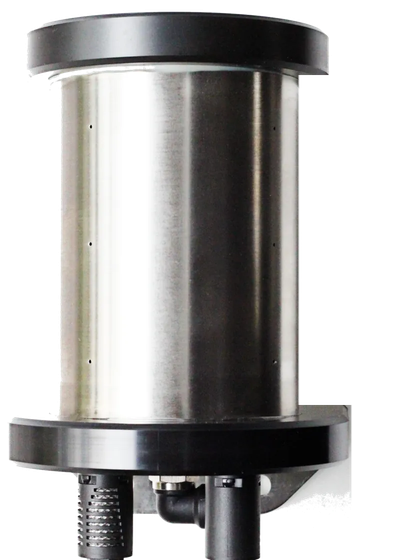

HaNu 2009 – der Referenznullpunkt für Ihre Druckregelsysteme.
Als Problemlöser für bestehende Anlagen oder zur Integration in neue Systeme: robuste Bauart, zuverlässige Technik, ein kompaktes Gerät.
Kurz gesagt
Der HaNu 2009 wird außen an der Fassade montiert und stellt über einen 10-mm-Schlauch den beruhigten statischen Außendruck als Referenznullpunkt bereit. Bauform und Kammern gleichen Wind aus, die selbstregelnde Heizung verhindert Vereisung.
wahlweise PT1000, Ni1000 oder PT100 zur externen Heizungskontrolle
Schutzart / Temperatur
IP54; −20 … +60 °C
Montageort
Außenfassade, alle Fassadentypen; mittig, ca. 2/3 Gebäudehöhe, mindestens 2,5 m unter der Dachkante
Nachrüstung
Jede Bestandsanlage kann nachgerüstet werden
Lieferumfang
HaNu 2009 Messeinheit mit Montageplatte
Temperaturregelung in Abzweigdose (Vereisungsschutz)
Vorkonfektioniertes Verbindungskabel, 2,5 m
Netzteil 24 V DC mit Eurostecker
Steckverbinder für 10-mm-PE-Schlauch, zwei Winkelverbinder
Der Anschluss am Gerät erfolgt werkzeuglos über den M12-Steckverbinder. Sie benötigen lediglich eine 230-V-Steckdose.

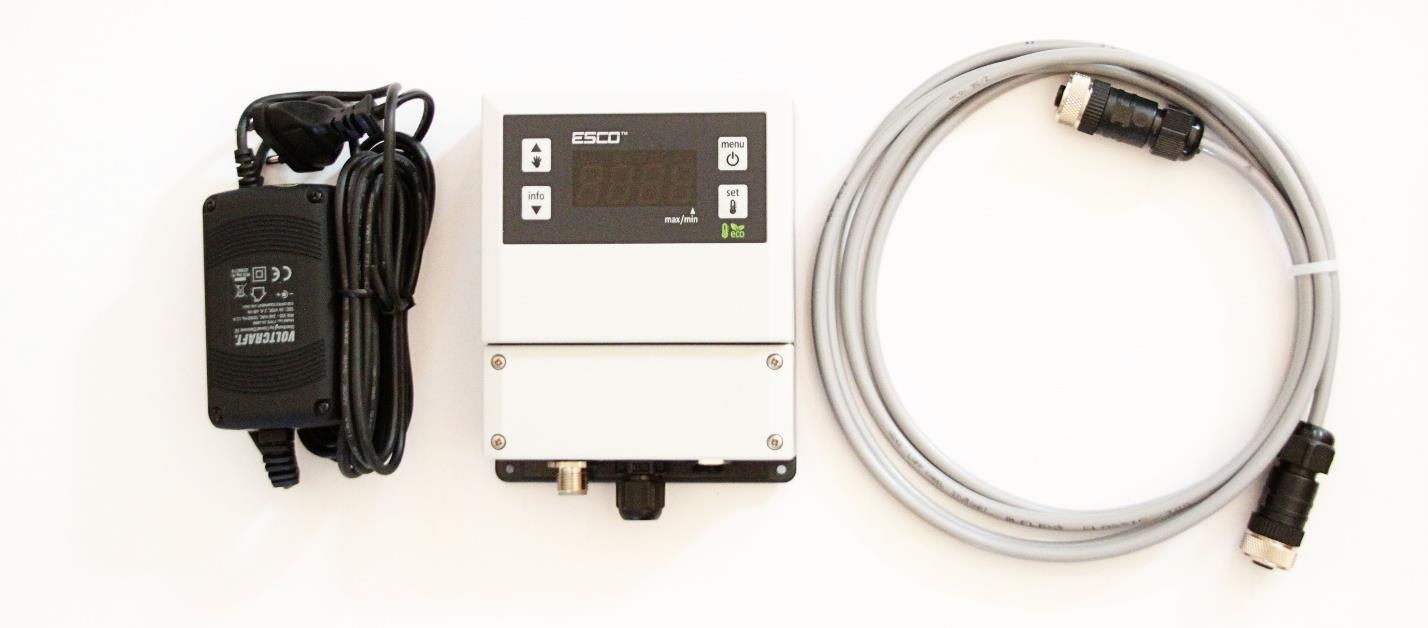

Netzteil · Temperaturregelung · Verbindungskabel
Ideale Anordnung nach Montageanleitung: vier Geräte mittig an den Fassaden, ca. 2/3 Gebäudehöhe, mindestens 2,5 m unter der Dachkante, verbunden über eine Ringleitung.
Typische Anordnungen
Windstarke Gegenden
Mehrere Geräte an Luv- und Leeseite, ideal vier Geräte um das Gebäude als Ringleitung: Druckunterschiede zwischen den Fassaden gleichen sich in der Leitung aus.
Unterschiedliche Druckstufen
Drei Räume mit jeweils 5 Pa Überdruck zueinander (Labor, Schleuse, Flur) werden gegen einen gemeinsamen Referenzpunkt geregelt.
Vermeidung von Infiltration
Gebäudehülle auf leichten Überdruck regeln, Lüftung nach Differenzdruck Hülle/Außen steuern – kein Staub, kein Zug, keine Kontamination.
Hochhaus-Entrauchung
Druckdifferenzanlage für Treppenhäuser und Fluchtwege mit Steigleitung und Geschossanbindung; der Überdruck darf 50 Pa nirgends überschreiten.
Datenblätter, Montageanleitung und Ausschreibungstext als PDF. Ausschreibungstext als Word-Datei und das Prüfprotokoll des Geräts erhalten Sie auf Anfrage per E-Mail.

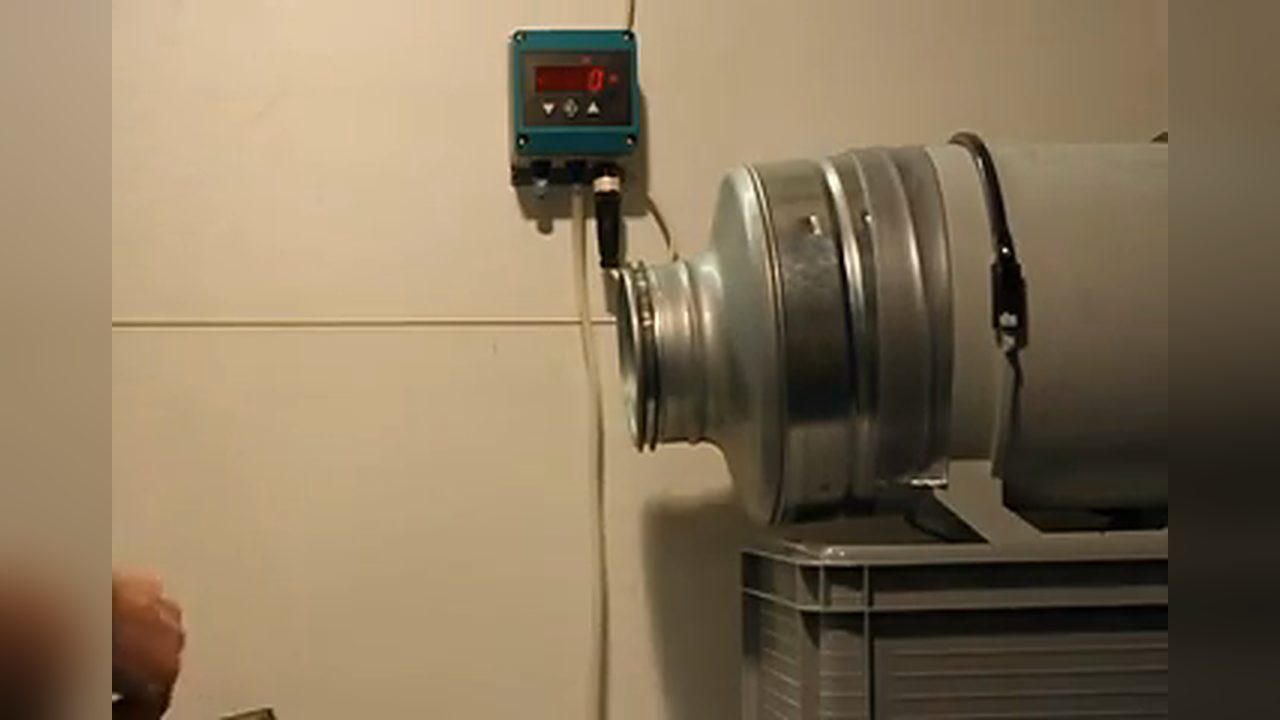

Das Video zeigt den HaNu 2009 und seine Montage. Es liegt auf YouTube; erst mit dem Klick verlassen Sie diese Seite, vorher werden keine Daten an YouTube übertragen.
Konzentrieren Sie sich wieder auf Ihr Unternehmen.
Mit dem Referenznullpunkt der HaNu Manufaktur sorgen wir für eine optimierte und störungsfreie Raumdruckregelung. Dabei greifen wir auf jahrelange Praxiserfahrung zurück und können auf Ihre branchenspezifischen Anforderungen eingehen.
Gesundheit & Pharma
Gesundheit und Medizin
In Kliniken verschieben Aufzüge, Publikumsverkehr und Anbauten den Druck zwischen OP, Schleuse und Flur.
Der HaNu 2009 gibt allen Druckstufen einen gemeinsamen Bezug außerhalb des Gebäudes.
Unser System kann bei der Planung neuer Projekte berücksichtigt und in Ihre bestehende Anlage integriert werden. Kontaktieren Sie uns gerne persönlich und erfahren Sie, wie Ihre Anlage von unserem Referenznullpunkt profitieren kann. Zum Kontakt
06Referenzen
Für einen professionellen und renommierten Kundenstamm tätig.
Mit langjähriger Erfahrung und einer bewährten Lösung für unzuverlässige und störungsanfällige Raumdruckregelungen.
Ein Auszug aus unserem Kundenkreis, der den HaNu 2009 als Referenznullpunkt zur Messwerterfassung einsetzt:
Der HaNu 2009 kommt überall dort als Problemlöser zum Einsatz, wo eine zuverlässige und stabile Raumdruckregelung für reibungslose und sichere Produktions- und Betriebsabläufe notwendig ist.
Der Referenznullpunkt ist der Bezugsdruck (0 Pa), gegen den die Differenzdruckmessumformer einer Raumdruckregelung messen. Er wird auch Hausnullpunkt oder Referenzdruck genannt.
Alle Druckstufen – etwa Labor +15 Pa, Schleuse +10 Pa, Flur +5 Pa – beziehen sich auf diesen Punkt. Schwankt er, schwanken alle Messwerte mit, obwohl sich im Raum nichts ändert.
Wo sollte der Referenzdruck für die Raumdruckregelung abgegriffen werden?
Für Regelungen, die sich auf die Gebäudehülle beziehen, außen an der Fassade – dort wirken Aufzüge, Türen und Abluftanlagen nicht. Die Montageanleitung des HaNu 2009 empfiehlt: mittig an der Fassade, etwa auf zwei Drittel der Gebäudehöhe und mindestens 2,5 m unter der Dachkante.
In windstarken Lagen werden mehrere Geräte an Luv- und Leeseite über eine Ringleitung verbunden, ideal vier Geräte an den vier Fassaden.
Warum schwankt meine Raumdruckregelung bei Wind?
Weil die Referenz Winddruck erfasst. Der Staudruck steigt mit dem Quadrat der Windgeschwindigkeit: 5 m/s ergeben rund 15 Pa, 10 m/s rund 60 Pa. Typische Druckstufen liegen bei 5 bis 15 Pa – der Wind ist also größer als das Messsignal.
Eine Außenreferenz muss deshalb den Wind ausgleichen und nur den statischen Druck an der Fassade weitergeben.
Ein ruhiger, unbelüfteter Innenraum mit Referenzdruckbehälter kann für einzelne, abgeschlossene Reinraumzonen genügen. Er folgt aber dem Gebäudedruck – Aufzüge, Türen und thermischer Auftrieb wirken weiter.
Sobald die Gebäudehülle, mehrere Gebäudeteile, Anbauten oder dynamische Abluft beteiligt sind, braucht die Regelung den Außendruck als Bezug – vorausgesetzt, Wind und Frost sind ausgeschaltet.
Drei Prinzipien: Erstens hebt der runde Edelstahlkörper mit umlaufenden Bohrungen den Staudruck auf der Luvseite gegen den Sog auf der Leeseite auf. Zweitens bauen mehrere hintereinandergeschaltete Kammern verbleibende Druckstöße durch Volumenänderung ab (Carnot-Stoß-Prinzip). Drittens verhindert eine selbstregelnde Heizung Vereisung.
Am 10-mm-Anschluss liegt dadurch nur noch der statische Druck an der Fassadenaußenseite an.
Friert eine Außendruckmessstelle im Winter ein?
Unbeheizt kann sie vereisen oder sich mit Kondensat zusetzen. Der HaNu 2009 hat eine 15-W-Heizung, die bei Außentemperaturen unter 3,0 °C ein- und bei 4,5 °C ausschaltet. Über einen PT1000-, Ni1000- oder PT100-Fühler kann die GLT die Heizung überwachen.
Welche Tiefpassfilterung ist bei Außenreferenz sinnvoll?
Bei Starkwind kann der statische Außendruck kurzzeitig vom Innendruck abweichen. Diese Spitzen werden im Messumformer oder in der DDC gefiltert. Die HaNu Manufaktur empfiehlt eine Tiefpassfilterung nicht unter 30 Sekunden – abgestimmt mit dem Lieferanten der Messumformer und der Automation.
Wie wird die Referenzdruckleitung ausgeführt?
Als 10-mm-PE- oder PU-Schlauch (außenkalibriert, z. B. Festo PUN), über T-Verbinder 10-6-10 zu den Messumformern mit 6 mm. Das Leitungsende wird luftdicht verschlossen und die Leitung vor der Inbetriebnahme abgedrückt – jede Undichtigkeit verfälscht den Bezug.
Für den Wanddurchbruch genügt eine Bohrung von mindestens 22 mm (16 mm, wenn der Stecker demontiert wird).
Ja. Der HaNu 2009 passt an alle Fassadentypen und wird an die vorhandene Referenzleitung angeschlossen. Die Heizung wird über ein Steckernetzteil an einer 230-V-Steckdose oder über ein 24-V-DC-Hutschienennetzteil versorgt.
Was kostet der HaNu 2009 und wie erhalte ich ein Angebot?
Das Angebot richtet sich nach Geräteanzahl und Projekt. Schreiben Sie uns kurz Gebäudeart, Anzahl der Druckstufen, Neubau oder Bestand und die Fassade – Sie erhalten ein individuelles Angebot, auf Wunsch mit Ausschreibungstext.
Jochen Hamann (links) und Armin Nuoffer – die Gründer der HaNu Manufaktur, Esslingen am Neckar.
09Über uns
Seit 2009 entwickeln und produzieren wir den HaNu 2009.
Als Planer, Berater und Bauleiter im TGA-Bereich wurden wir immer wieder mit Problemen der Druckregelung konfrontiert. Daraus entstand 2009 die Entwicklung des außenliegenden Referenznullpunkts. Heute ist das Gerät in hunderten von Anwendungen im Einsatz.
Wir haben es uns zur Aufgabe gemacht, Lösungen zu entwickeln, mit denen Sie Ihre Anlagen wirtschaftlich und ökologisch nachhaltiger betreiben können. Mit dem HaNu 2009 laufen hochsensible Lüftungssysteme störungsfrei und zuverlässig.
2009
Gründungsjahr
19
Referenzkunden
Jochen Hamann
Gründer
Ingenieur der Krankenhausbetriebstechnik (FH Gießen), 20 Jahre in einem namhaften Planungsbüro, davor 11 Jahre in einem ausführenden RLT-Unternehmen.
Armin Nuoffer
Gründer · Inhaber
Gelernter Energieanlageninstallateur und staatlich geprüfter Techniker (Heizung/Klima/Lüftung), seit 15 Jahren Bauleiter, Inbetriebnehmer und Programmierer in einem großen MSR-Unternehmen in Stuttgart.
Der Name „HaNu“ setzt sich aus den Gründernamen Hamann und Nuoffer zusammen.
10Kontakt
Gerne helfen wir Ihnen weiter.
Sie möchten weitere Informationen zum Referenznullpunkt HaNu 2009 oder haben Interesse an einem unverbindlichen Beratungsgespräch?
