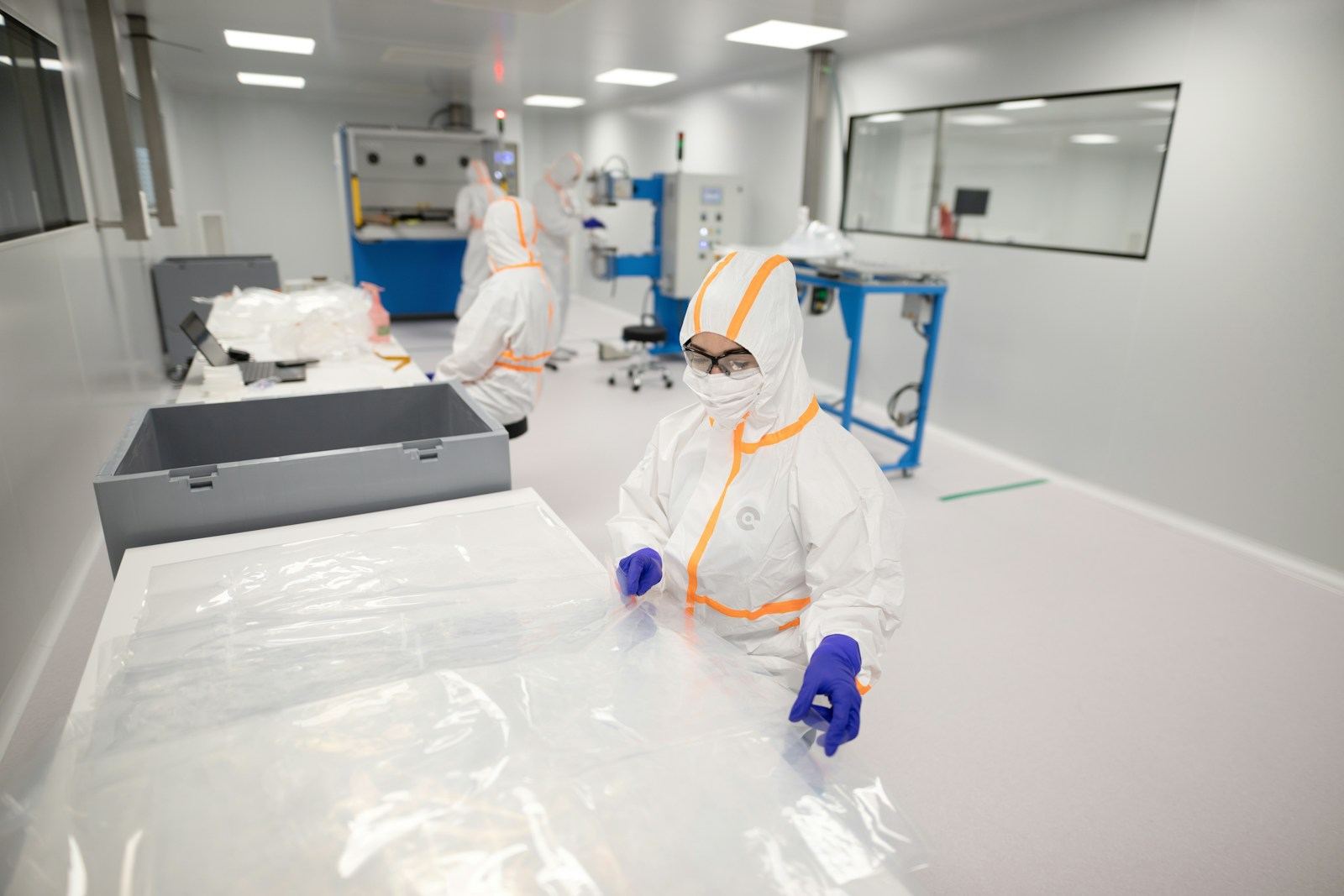

Reinräume und Labore in Pharma und Chemie halten gestaffelte Überdrücke, typisch rund 5 Pa je Druckstufe. Aufzüge, Schleusen und Abluft verschieben dabei jeden Bezugspunkt im Gebäude.
Der HaNu 2009 liefert außen an der Fassade einen beheizten, windkompensierten Referenznullpunkt. Zum Kundenkreis zählen Unternehmen wie Bayer, Boehringer Ingelheim, Lonza, Novartis und Sanofi.
Warum hängt die Reinraumqualität am Referenzdruck?
In einer Druckkaskade strömt die Luft immer vom reinen zum weniger reinen Bereich. Etwa vom Reinraum über die Schleuse in den Flur. Die Druckunterschiede dafür betragen nur wenige Pascal.
Alle Messumformer messen diese Unterschiede gegen einen gemeinsamen Bezug. Bewegt sich dieser Bezug, verschieben sich alle Druckstufen gleichzeitig – obwohl sich in den Räumen nichts ändert.
Kommt es durch unkontrollierten Lufteintritt zur Kontamination eines Reinraums, kann er nicht weiter betrieben werden. Die Norm für Reinräume, DIN EN ISO 14644, gehört zu den Regelwerken, die das Hygienemanagement bestimmen.
Welche Störquellen wirken in Pharma- und Chemiegebäuden?
- Abluft: Abzüge, Prozessabluft und Sanitärabluft ziehen Gebäudeteile dynamisch in den Unterdruck.
- Schleusen und Türen: Jede Öffnung koppelt Zonen kurzzeitig; die Montageanleitung des HaNu 2009 empfiehlt, solche Stöße zu filtern.
- Aufzüge: Die Kabine wirkt im Schacht wie ein Kolben.
- Thermischer Auftrieb: Bei 20 K Temperaturdifferenz rund 0,9 Pa je Meter Abstand zur neutralen Zone (Δp ≈ g · h · Δρ).
Ein Referenzpunkt im Gebäude nimmt all diese Schwankungen auf. Außen an der Fassade wirken sie nicht; dort bleibt nur der Wind.
Was leistet der HaNu 2009 in Reinraumanlagen?
Der runde Edelstahlkörper gleicht Luv-Druck und Lee-Sog aus, mehrere Kammern bauen Druckstöße ab. Eine selbstregelnde Heizung mit 15 W verhindert Vereisung.
- Ein gemeinsamer Bezug für alle Druckstufen, unabhängig von Aufzügen, Schleusen und Abluft.
- Nachrüstbar in bestehende Reinraumanlagen; Anschluss an die vorhandene Referenzdruckleitung.
- Tiefpassfilter in Messumformer oder DDC nicht unter 30 s, abgestimmt mit den Lieferanten.
- Referenzdruckleitung dicht ausführen und vor der Inbetriebnahme abdrücken.
Welche Regelwerke das Hygienemanagement im Reinraum bestimmen, beschreibt der Praxisbeitrag Hygienerisiko im Reinraum.
Häufige Fragen
Genügt ein Referenzdruckbehälter im Reinraum?
Für eine einzelne, abgeschlossene Reinraumzone, die sich nur auf Nachbarräume bezieht, kann er genügen. Er dämpft kurze Stöße, folgt aber dem mittleren Gebäudedruck.
Sobald mehrere Gebäudeteile, dynamische Abluft oder der Bezug zur Außenluft beteiligt sind, braucht die Regelung einen Referenznullpunkt außen.
Wie viele Geräte braucht ein Produktionsgebäude?
Die Montageanleitung empfiehlt ein Gerät mittig an der Fassade, etwa auf zwei Drittel der Gebäudehöhe. Zur Dachkante bleiben mindestens 2,5 m.
In windstarken Lagen werden mehrere Geräte an Luv- und Leeseite gesetzt. Ideal sind vier Geräte an den vier Fassaden, verbunden über eine Ringleitung.
Friert die Außenreferenz im Winter ein?
Nicht, wenn sie beheizt ist. Der HaNu 2009 hat eine selbstregelnde Heizung mit 15 W, die unter +3,0 °C einschaltet.
Über einen PT1000-, Ni1000- oder PT100-Fühler kann die Gebäudeleittechnik die Heizung überwachen. So bleibt der Bezug auch bei Frost verfügbar.
